住宅用 企画・プレゼンシステム ビルドバイザー ALTA

製図・図面

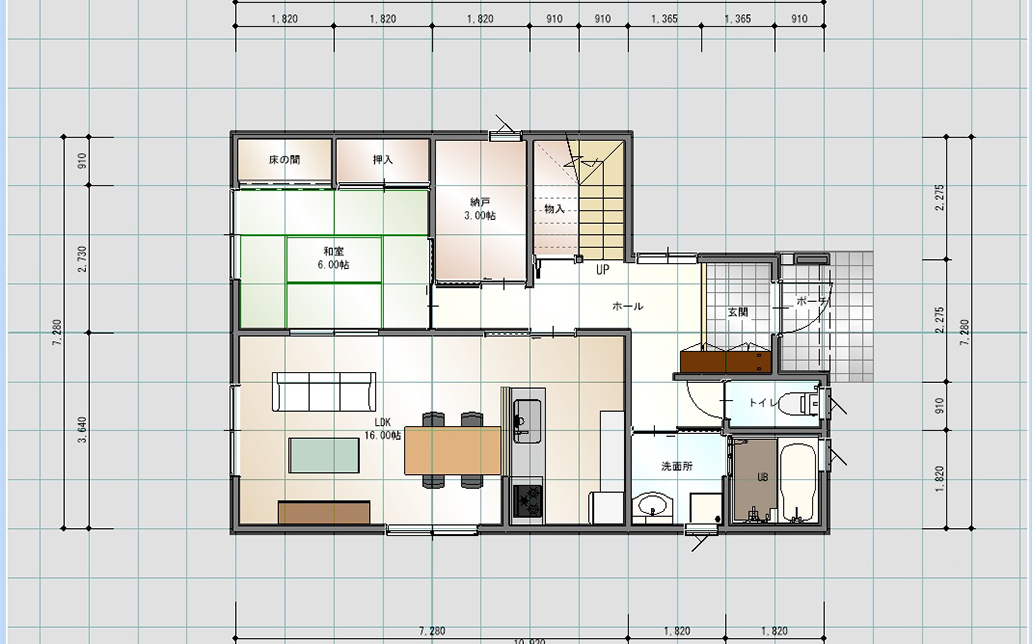

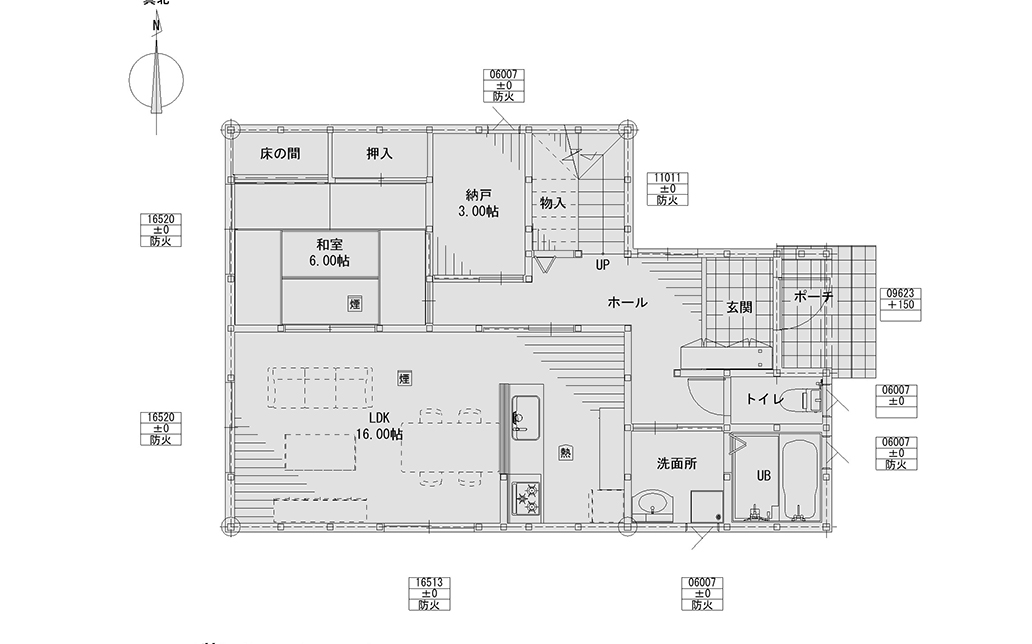

作成したプランは各種図面に一発変換

契約に必要な図面を自動作成

作成したプランは、平面図・立面図・展開図・断面図等、契約に必要な図面データに自動で変換ができます。

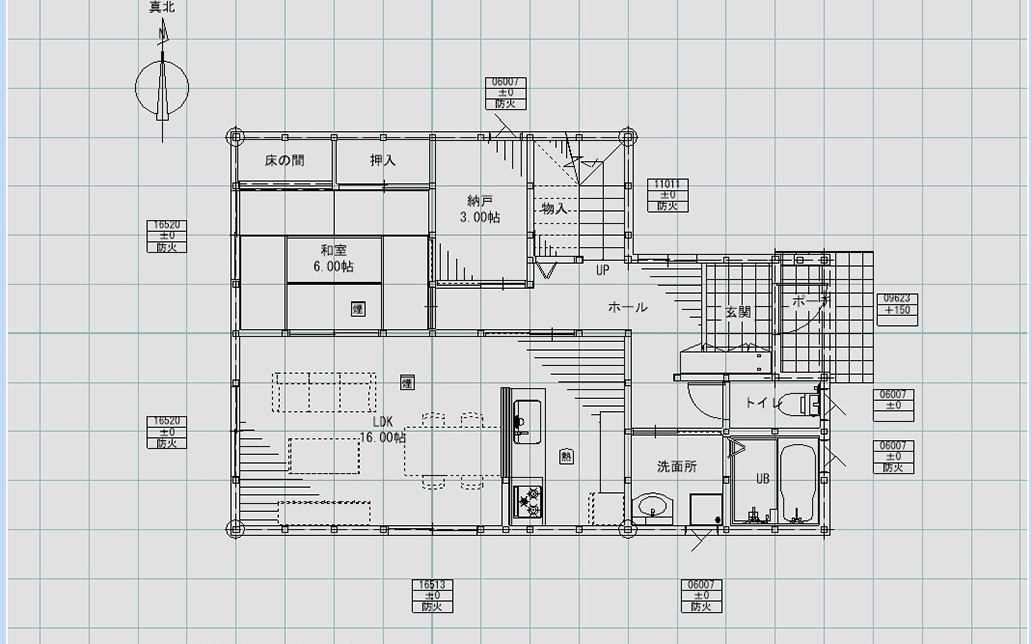

変換した図面は汎用2次元CAD機能により、自由に編集する事が可能です。

平面図平面図
平面詳細図平面詳細図

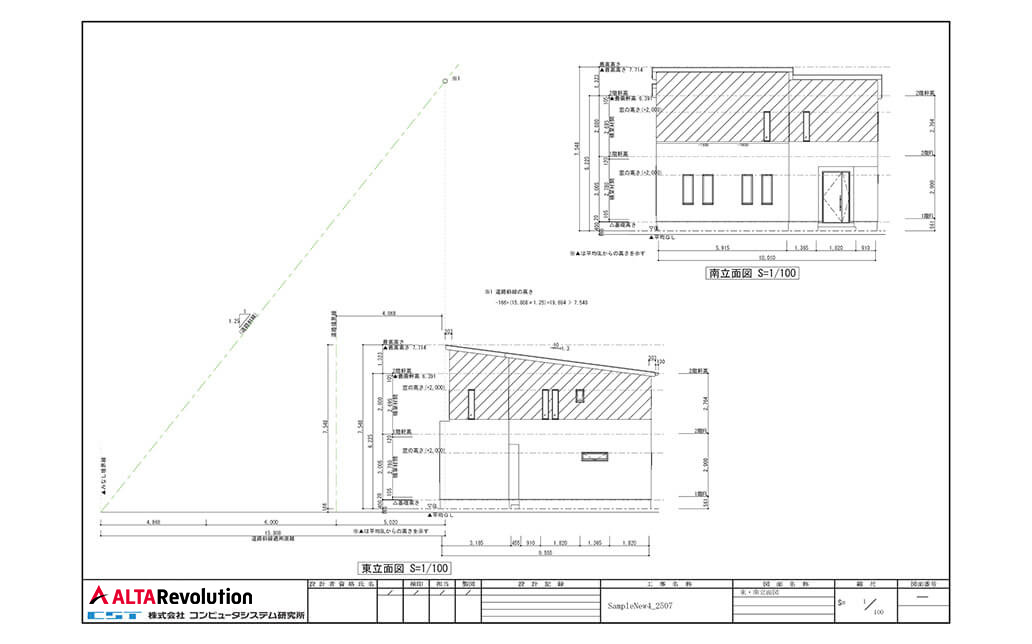

立面図立面図
断面図断面図

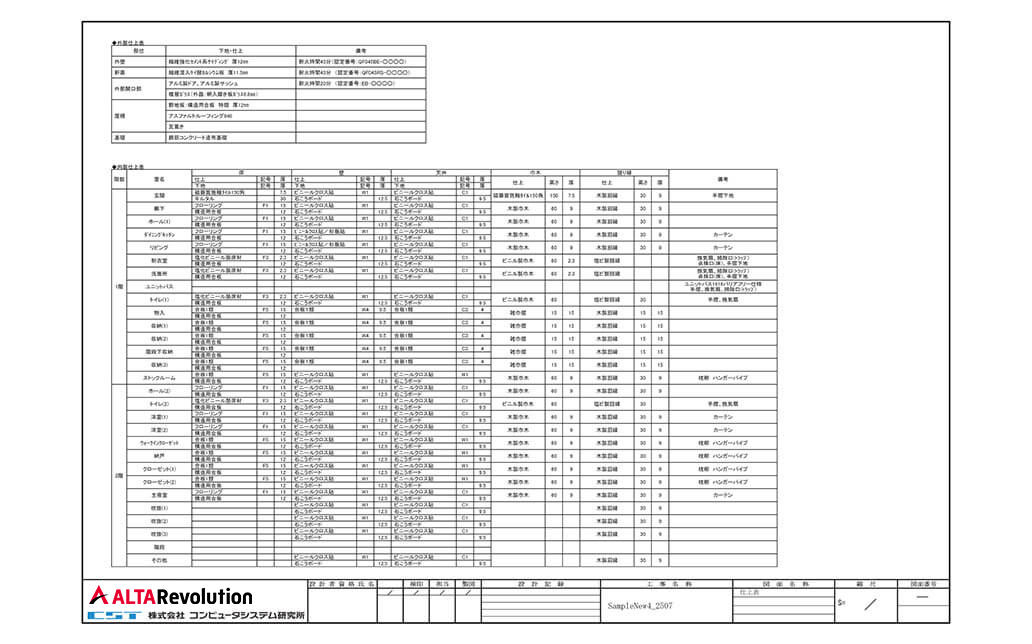

仕上表仕上表

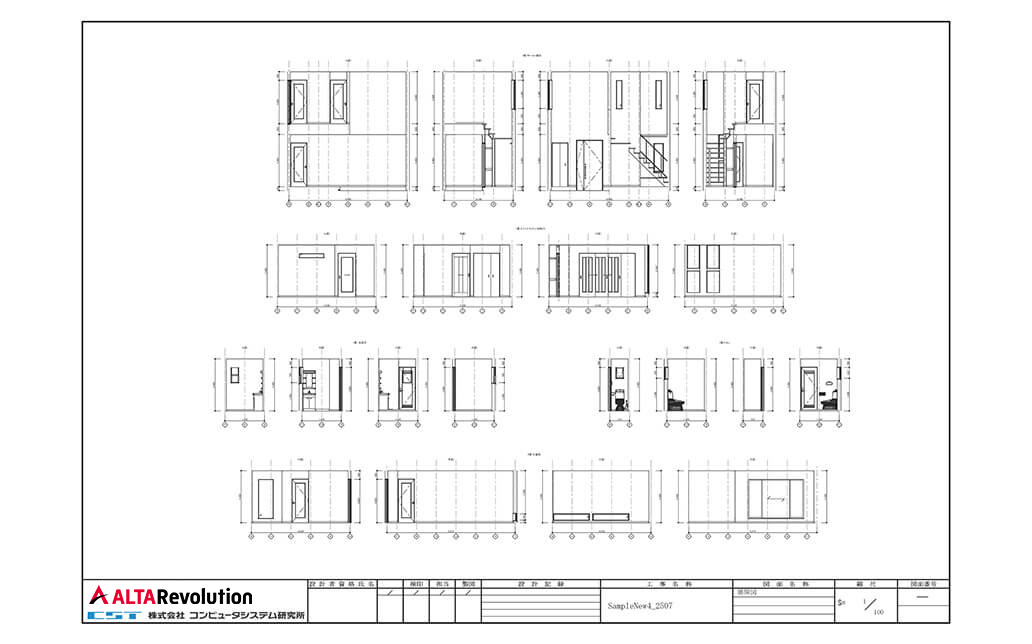

展開図展開図

出力可能な図面

ALTA基本機能 計画概要 仕上表 配置図
平均GL算定図 敷地求積図 床面積図/求積表
建築面積図/求積表 平面図(1/100) 平面詳細図(1/50)

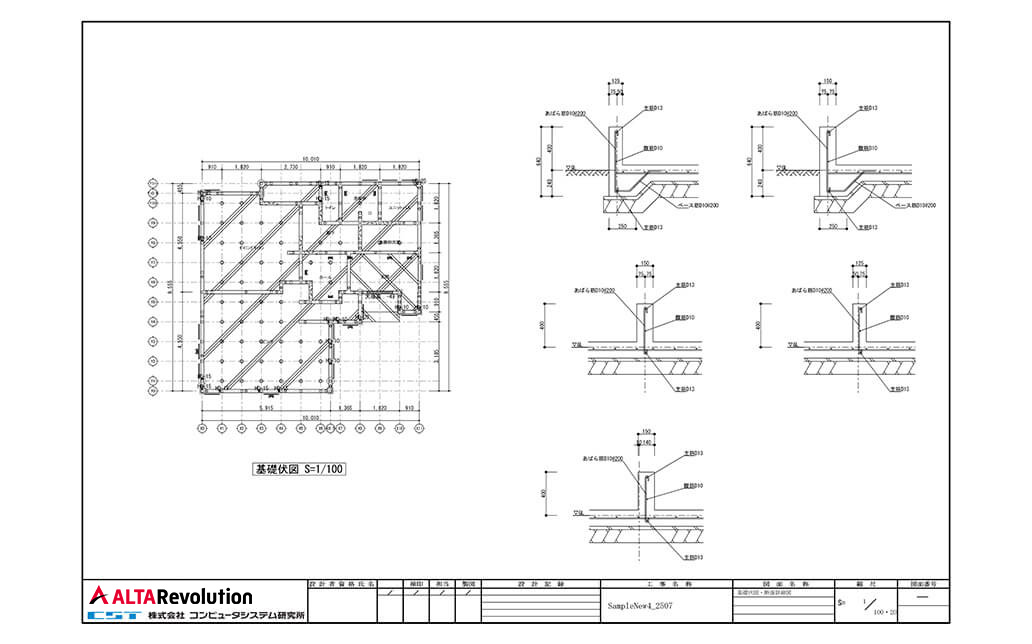

基礎伏図(1/100) 基礎詳細図(1/50) 基礎断面図

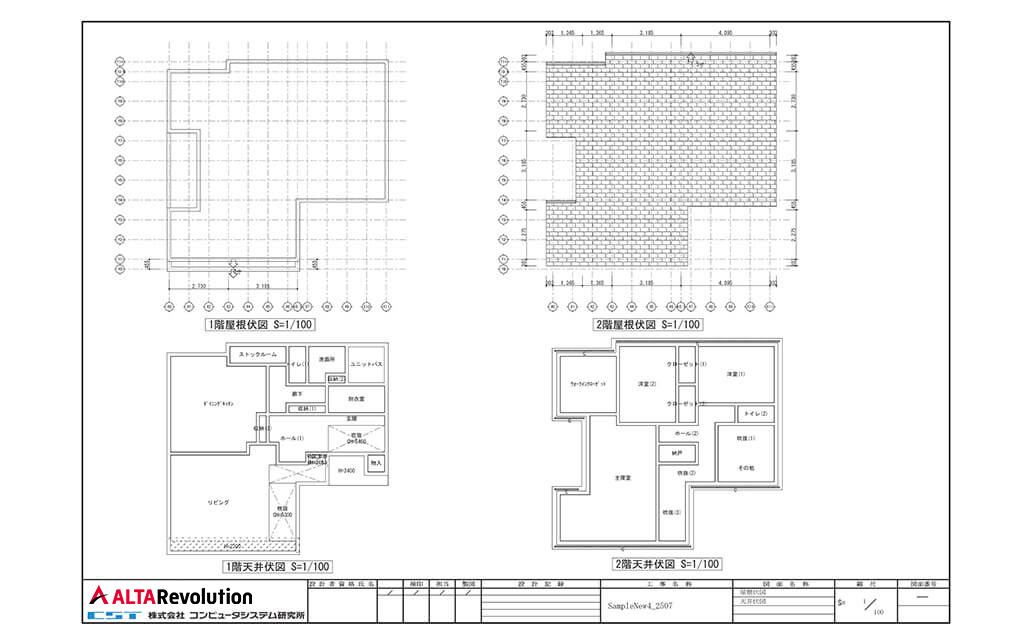

立面図 天井伏図 屋根伏図

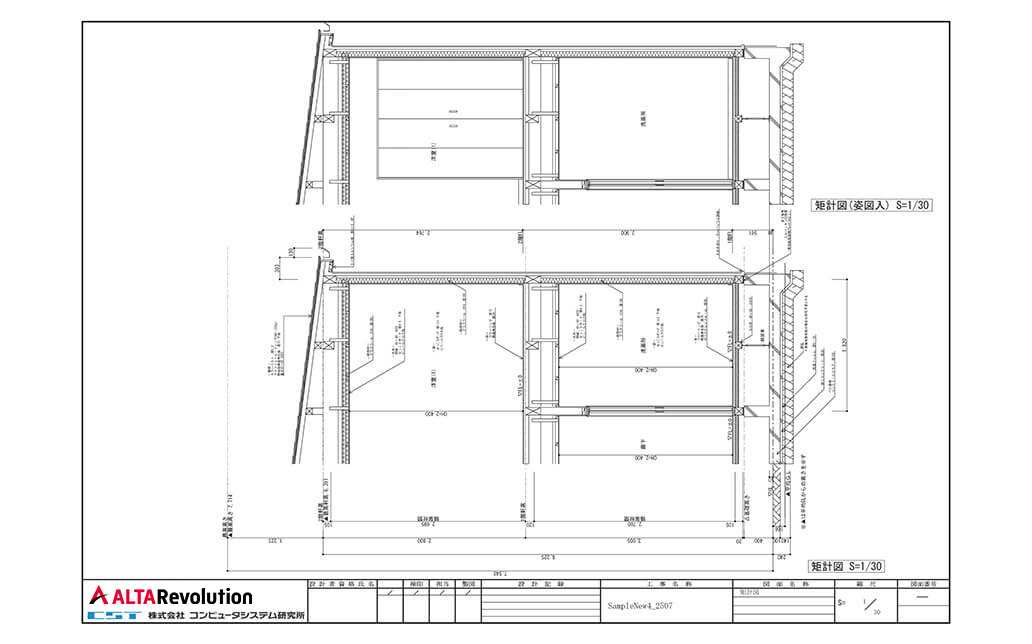

断面図 矩計図 展開図
建具表 設備図(給排水/電気) 省エネ基準判定書

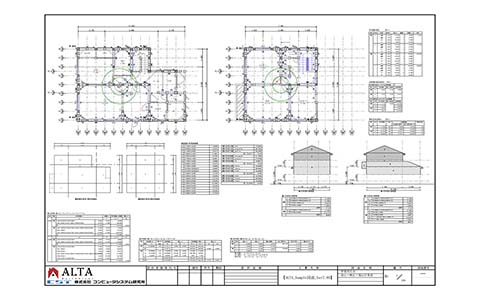

伏図オプション 床・小屋伏図 軸組図 柱壁伏図
法規オプション 見附面積図/求積表 壁量計算図書一式 1/4床面積表/求積表
偏心率計算表/図 構造用床面積図/求積表 水平構面求積図/求積表
金物凡例 金物計算表 ALV図面/計算表/断面図
換気経路図 24時間換気計算表
外皮オプション 外皮計算表 熱貫流率計算表 熱損失量・平均日射取得量
外壁面積根拠図/面積表 居室区画面積根拠図/面積表

JWW・DXF形式で保存可能

営業~設計間のデータ連携もスムーズに

「ALTA」で作成した平面図、立面図、展開図、断面図等の図面データは、JWW・DXF形式で保存する事が可能です。
Jw_cadやAutoCAD等のCADソフトにデータを取り込み、そのまま編集ができますので、設計業務の時間短縮に役立ちます。

パースパース
図面図面
JWJWW

住宅設計CAD「ALTA SS」とのデータ連携

実施設計図面の作成を効率化

「ALTA」で作成したプランは、住宅設計3次元CAD「ALTA SS」(旧:Super Soft)とデータ連携が可能です。

間取り・建具・家具や住宅設備機器等の情報をそのまま「ALTA SS」へインポートする事ができます。

Super Soft

長期優良住宅・性能表示に対応

取り込んだプランデータは、各種実施図面へ変換できます。

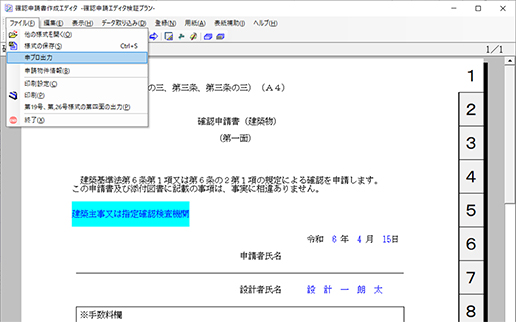

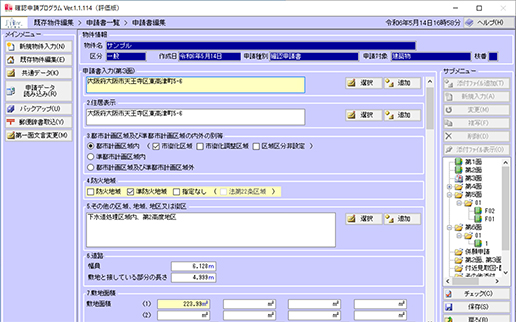

また、確認申請・長期優良住宅・性能表示等、各種申請に必要な図面や申請書を一括で出力可能です。

「ALTA」で作成したプランデータを有効活用し、効率よく正確に各種申請図書の作成が行えます。

Super Soft

法規

斜線チェック

3D画面で簡単に確認

建物の斜線制限をチェックする機能も標準搭載していますので、建築法規に則ったプランニングが可能です。

敷地の北側斜線・道路斜線を設定し、 パースや立面での立体的な確認が一目で行えます。

斜線チェック斜線チェック

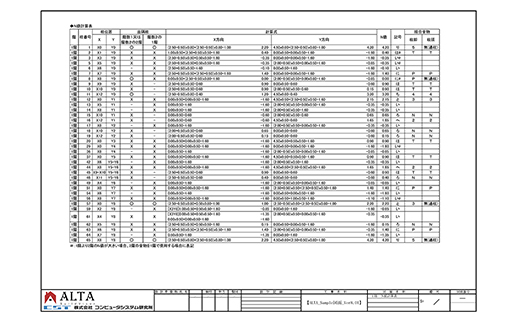

壁量計算・N値計算

「ALTA」で作成したプランから耐力壁、金物を自動配置する事ができます。
配置した耐力壁、金物から、壁量計算・偏心率・直下率・N値計算等のチェックが行えます。

壁量計算画面壁量計算画面
N値計算画面N値計算画面

採光チェック

「ALTA」で作成したプランは部屋毎に採光チェックが行えます。また、計算結果は採光計算表として出力が可能です。

採光計算画面採光計算画面
採光計算表採光計算表
